Оптический энкодер(линейка) сложное оптико-электронное устройство  отвечающее за определение положения и скорости перемещения осей и шпинделя металлообрабатывающего оборудования(станка).

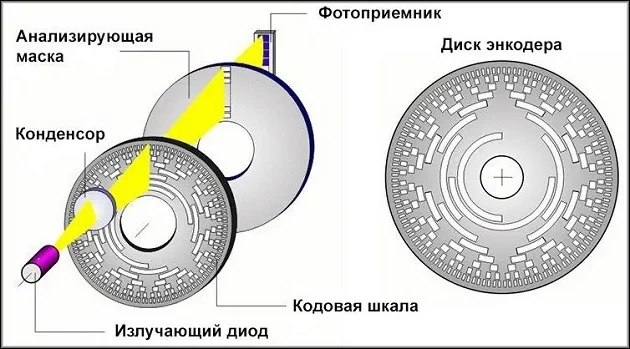

Энкодер состоит из диска или линейки  с кодировкой(штрихами), оптического или магнитного датчика и электронной схемы, преобразующей сигналы в удобочитаемый формат.

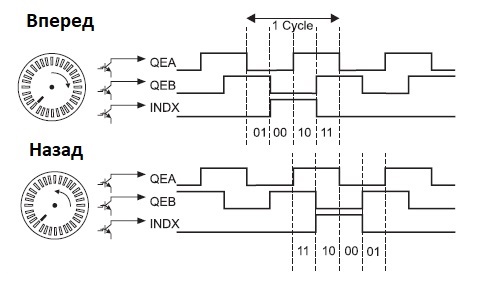

Он преобразует движение(перемещение по оси или обороты вала) в электрические сигналы, позволяя осуществлять точный контроль и  измерения.

Диагностика проводится в случаях:

При проведении диагностики энкодеров проводятся следующие работы:

- Визуальный осмотр;

- Проверка контактов и целостности кабеля подключения энкодер – сервосистема/ЧПУ/УЦИ;

- Компьютерная диагностика включает в себя:

- измерение питающего напряжения энкодера;

- измерения сигналов(форма, амплитуда, частота) данных передаваемых от энкодера к системе управления;

Работы выполняются специалистами  имеющих  всю необходимую квалификацию.

При выполнении работ используется компьютерно-аппаратный комплекс HEIDENHAIN PWM21.

Комплекс HEIDENHAIN PWM21 применяется для диагностики энкодеров мировых производителей таких как Siemens, Heidenhain, Fanuc, Mitsubishi и других.

Протоколы абсолютных и инкрементальных  энкодеров:

- EnDat;

- Fanuc;

- Mitsubishi;

- SSI;

- Drive-CLIQ;

- Yaskawa;

- Panasonic;

- 1Vpp;

- 11mkA;

-TTL;

- HTL;

Результаты фиксируются в протоколе, который служит основанием для решения о замене элементов или проведении калибровки.

Типичные неисправности и методы устранения
